分享可用的p1卡宾套件图纸

62 主题	471 回帖	1万积分

Rank: 7 Rank: 7 Rank: 7

积分: 14740

发消息

发表于 2020-8-1 22:28:38 | 显示全部楼层 |阅读模式

本帖最后由王sir 于 2020-8-2 17:52 编辑

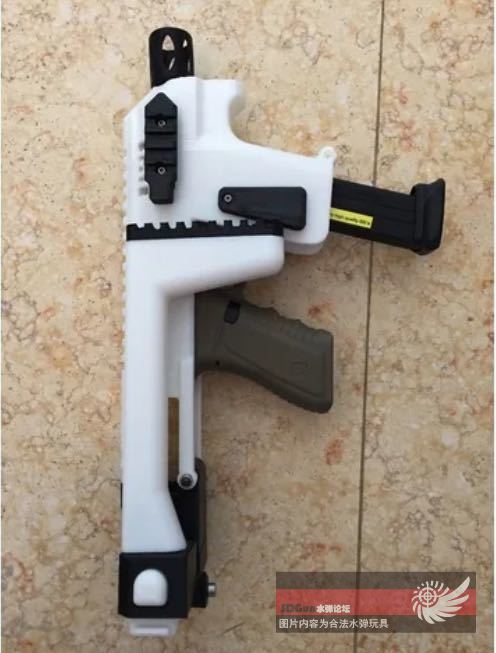

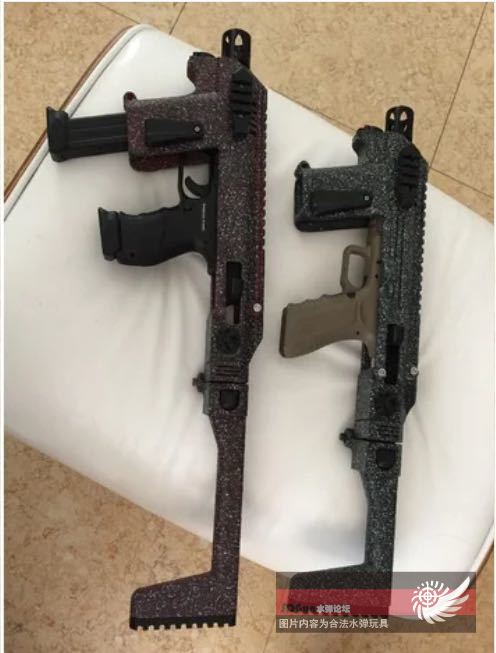

g17的卡宾真的是太帅了装上下场别人还以为是什么新型发射器但是ldt和忽必烈卖500多都差不多够买一支p1了所以为什么不自己做呢大概用400g材料也就30块成本

推荐使用耐磨的pla+
主体和小零件用双色打印便于区分
打印机需要200 200 300尺寸以上

推荐层高：0.2
填充密度：40以上
里面的滑套拉机柄需要密度100
枪身的打印速度最好在60/s左右因为比较薄
温度：210
！！注意：
先打印文件中的导轨测试块。找到能刚好卡进发射器的放大比例然后将这个放大比例套用到后面所有打印件
p1的话是大概调整为110%

枪身立起来打印需要加支撑底板支撑的填充密度10就行了不然很难去除最好使用树形支撑里面也有加好支撑的文件可供使用

使用m3和m5的固定螺丝螺母和销钉最好买多点回来备用

这是搬运的原作者Mussy 也算造福大家让我水个经验吧

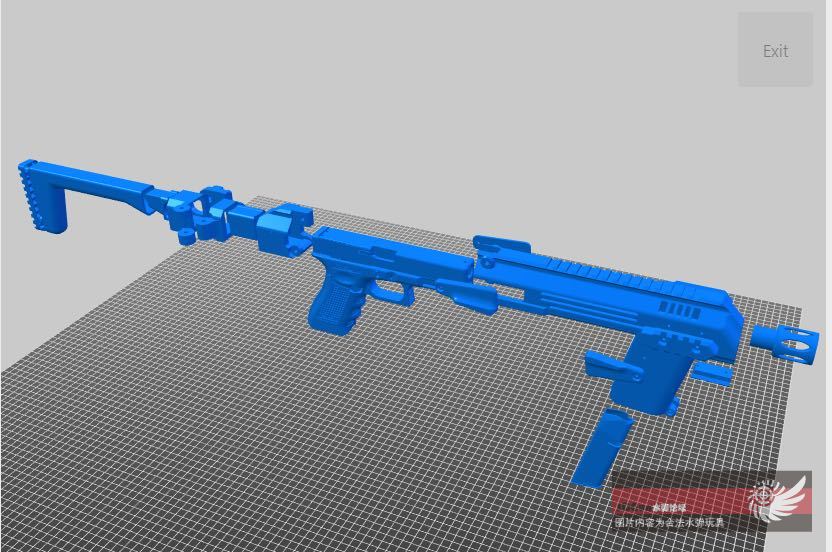

文件有点杂我已经全部加上中文注释了打开先看拆解图就知道怎么做了里面同一个零件可能有好几个版本花个一小时研究就明白

链接：https://pan.baidu.com/s/1N31i13enbqG1NSfjSNL6sw
提取码：9111

来自苹果APP客户端

自由之翼开始探索

回复

53 主题	652 回帖	5万积分

Rank: 9 Rank: 9 Rank: 9

积分: 50718

发消息

发表于 2020-8-1 22:32:13 来自手机 | 显示全部楼层

沙发

来自安卓APP客户端

自由之翼开始探索

回复支持 2 反对 0

59 主题	1388 回帖	5万积分

Rank: 9 Rank: 9 Rank: 9

积分: 56062

发消息

发表于 2020-8-1 22:34:02 来自手机 | 显示全部楼层

是好事情，但发在卫星区就怪怪的

来自苹果APP客户端

是的

回复支持 62 反对 0

132 主题	1388 回帖	2万积分

Rank: 8 Rank: 8

积分: 25530

发消息

发表于 2020-8-1 22:35:12 来自手机 | 显示全部楼层

你做了，让我买啊，草草草

来自安卓APP客户端

自由之翼开始探索

回复支持 15 反对 0

0 主题	1154 回帖	2904 积分

Rank: 4

积分: 2904

发消息

发表于 2020-8-1 22:35:21 来自手机 | 显示全部楼层

顶

来自苹果APP客户端

自由之翼开始探索

回复支持 3 反对 0

神奇的大智

11 主题	369 回帖	4392 积分

积分: 4392

发消息

发表于 2020-8-1 22:35:22 来自手机 | 显示全部楼层

提示: 作者被禁止或删除内容自动屏蔽

自由之翼开始探索

回复支持 90 反对 0

62 主题	471 回帖	1万积分

Rank: 7 Rank: 7 Rank: 7

积分: 14740

发消息

楼主| 发表于 2020-8-1 22:39:19 来自手机 | 显示全部楼层

菊花庄发表于 2020-08-01 22:34
是好事情，但发在卫星区就怪怪的

发其他地方没人看好东西就想分享给更多人看

来自苹果APP客户端

1:6兵人老玩家

回复支持 55 反对 0

32 主题	113 回帖	6265 积分

Rank: 6 Rank: 6

积分: 6265

发消息

发表于 2020-8-1 22:41:20 来自手机 | 显示全部楼层

顶楼主

来自苹果APP客户端

自由之翼开始探索

回复支持 4 反对 0

7 主题	277 回帖	5881 积分

Rank: 5 Rank: 5

积分: 5881

发消息

发表于 2020-8-1 22:41:26 来自手机 | 显示全部楼层

好人一生平安

来自苹果APP客户端

自由之翼开始探索

回复支持 11 反对 0

1 主题	31 回帖	9950 积分

Rank: 6 Rank: 6

积分: 9950

发消息

发表于 2020-8-1 22:42:06 来自手机 | 显示全部楼层

挺好可惜没钱买打印机

来自安卓APP客户端

自由之翼开始探索

回复支持 6 反对 0

32 主题	337 回帖	2万积分

Rank: 8 Rank: 8

积分: 25815

发消息

发表于 2020-8-1 22:42:10 来自手机 | 显示全部楼层

不是我说，什么年代了这真是渣一般的像素

来自安卓APP客户端

我是一头牛

回复支持 2 反对 0

5 主题	116 回帖	3249 积分

Rank: 5 Rank: 5

积分: 3249

发消息

发表于 2020-8-1 22:44:13 来自手机 | 显示全部楼层

你们这样挖空心思搞乖宝宝，真是作大死

来自安卓APP客户端

自由之翼开始探索

回复支持 2 反对 0

151 主题	3643 回帖	2万积分

Rank: 8 Rank: 8

积分: 28602

发消息

发表于 2020-8-1 22:47:09 来自手机 | 显示全部楼层

你做了让我买

来自安卓APP客户端

自由之翼开始探索

回复支持 1 反对 0

283 主题	3569 回帖	7万积分

Rank: 9 Rank: 9 Rank: 9

积分: 76315

发消息

发表于 2020-8-1 22:48:37 来自手机 | 显示全部楼层

有点棒

来自苹果APP客户端

自由之翼开始探索

回复支持 1 反对 0

165 主题	4488 回帖	6万积分

Rank: 9 Rank: 9 Rank: 9

积分: 60765

发消息

发表于 2020-8-1 22:55:22 来自手机 | 显示全部楼层

好东西

来自苹果APP客户端

l

回复支持 1 反对 0

62 主题	471 回帖	1万积分

Rank: 7 Rank: 7 Rank: 7

积分: 14740

发消息

楼主| 发表于 2020-8-1 22:55:31 来自手机 | 显示全部楼层

烧烤刘少发表于 2020-08-01 22:42
挺好可惜没钱买打印机

打印机又不贵

来自苹果APP客户端

1:6兵人老玩家

回复支持 2 反对 0

93 主题	1546 回帖	5万积分

Rank: 9 Rank: 9 Rank: 9

积分: 52080

发消息

发表于 2020-8-1 22:59:00 来自手机 | 显示全部楼层

整挺好

来自安卓APP客户端

自由之翼开始探索

回复支持 1 反对 0

天朝的捕快

14 主题	666 回帖	1万积分

Rank: 7 Rank: 7 Rank: 7

积分: 14699

发消息

发表于 2020-8-1 23:06:51 来自手机 | 显示全部楼层

直接换上画驾那种不好吗？

来自安卓APP客户端

黑枪横行玩具含冤

回复支持 1 反对 0

0 主题	46 回帖	7283 积分

Rank: 6 Rank: 6

积分: 7283

发消息

发表于 2020-8-1 23:08:17 来自手机 | 显示全部楼层

额，全下来不超过500？

来自安卓APP客户端

自由之翼开始探索

回复支持 1 反对 0

72 主题	1089 回帖	3万积分

Rank: 8 Rank: 8

积分: 38182

发消息

发表于 2020-8-1 23:12:23 来自手机 | 显示全部楼层

王sir 发表于 2020-08-01 22:55
打印机又不贵

材料贵死

来自苹果APP客户端

自由之翼开始探索

回复支持 1 反对 0

62 主题	471 回帖	1万积分

Rank: 7 Rank: 7 Rank: 7

积分: 14740

发消息

楼主| 发表于 2020-8-1 23:14:23 来自手机 | 显示全部楼层

華やかな发表于 2020-08-01 23:12
材料贵死

pla+一公斤60块。做这个可能要400g吧也就30块贵？

来自苹果APP客户端

1:6兵人老玩家

回复支持 1 反对 0

72 主题	601 回帖	2万积分

Rank: 7 Rank: 7 Rank: 7

积分: 24660

发消息

发表于 2020-8-1 23:19:42 来自手机 | 显示全部楼层

華やかな发表于 2020-08-01 23:12
材料贵死

pla真心不贵，普通的1000g六十七十左右，好些的不过一百来块，做这个也就几十比直接买卡宾便宜多了。

来自安卓APP客户端

自由之翼开始探索

回复支持 1 反对 0

72 主题	601 回帖	2万积分

Rank: 7 Rank: 7 Rank: 7

积分: 24660

发消息

发表于 2020-8-1 23:20:07 来自手机 | 显示全部楼层

威浩x1能用么？

来自安卓APP客户端

自由之翼开始探索

回复支持反对

62 主题	471 回帖	1万积分

Rank: 7 Rank: 7 Rank: 7

积分: 14740

发消息

楼主| 发表于 2020-8-1 23:23:30 来自手机 | 显示全部楼层

战争punk 发表于 2020-08-01 23:20
威浩x1能用么？

没试过但应该可以比较是g17的外型

来自苹果APP客户端

1:6兵人老玩家

回复支持反对

8 主题	195 回帖	3万积分

Rank: 8 Rank: 8

积分: 35588

发消息

发表于 2020-8-1 23:25:43 来自手机 | 显示全部楼层

王sir 发表于 2020-08-01 23:23
没试过但应该可以比较是g17的外型

阔比很厉害，我觉得不行

来自苹果APP客户端

自由之翼开始探索

回复支持反对

62 主题	471 回帖	1万积分

Rank: 7 Rank: 7 Rank: 7

积分: 14740

发消息

楼主| 发表于 2020-8-1 23:32:14 来自手机 | 显示全部楼层

消音可达鸭发表于 2020-08-01 23:25
阔比很厉害，我觉得不行

磨就完事了打印件就是用来磨的

来自苹果APP客户端

1:6兵人老玩家

回复支持反对

33 主题	793 回帖	1万积分

积分: 17450

发消息

发表于 2020-8-1 23:32:30 来自手机 | 显示全部楼层

提示: 作者被禁止或删除内容自动屏蔽

自由之翼开始探索

回复支持反对

0 主题	193 回帖	2万积分

Rank: 7 Rank: 7 Rank: 7

积分: 20628

发消息

发表于 2020-8-1 23:36:37 来自手机 | 显示全部楼层

多谢大佬

来自苹果APP客户端

自由之翼开始探索

回复支持反对

6 主题	796 回帖	9270 积分

Rank: 6 Rank: 6

积分: 9270

发消息

发表于 2020-8-1 23:44:09 来自手机 | 显示全部楼层

氵

来自安卓APP客户端

自由之翼开始探索

回复支持 1 反对 0

0 主题	2800 回帖	3万积分

Rank: 8 Rank: 8

积分: 30404

发消息

发表于 2020-8-1 23:51:27 来自手机 | 显示全部楼层

不错

来自安卓APP客户端

水友签到

回复支持反对

36 主题	1222 回帖	2万积分

Rank: 8 Rank: 8

积分: 25091

发消息

发表于 2020-8-1 23:55:05 来自手机 | 显示全部楼层

支持下

来自安卓APP客户端

DK水弹交流QQ群641238632

回复支持反对

33 主题	713 回帖	1万积分

Rank: 7 Rank: 7 Rank: 7

积分: 19640

发消息

发表于 2020-8-1 23:59:42 来自手机 | 显示全部楼层

t站的图纸

不过共享精神值得肯定

来自安卓APP客户端

自由之翼开始探索

回复支持反对

54 主题	1392 回帖	1万积分

Rank: 7 Rank: 7 Rank: 7

积分: 14896

发消息

发表于 2020-8-2 00:03:14 来自手机 | 显示全部楼层

很开心没见到喷子，话说楼主也在咸鱼卖过

来自苹果APP客户端

逛遍淘宝，尝遍滋味，有淘宝和咸鱼的问题问我！

回复支持反对

62 主题	471 回帖	1万积分

Rank: 7 Rank: 7 Rank: 7

积分: 14740

发消息

楼主| 发表于 2020-8-2 00:04:58 来自手机 | 显示全部楼层

簧河发表于 2020-08-02 00:03
很开心没见到喷子，话说楼主也在咸鱼卖过

不要乱说哦我没卖过我最近才发现的

来自苹果APP客户端

1:6兵人老玩家

回复支持反对

2 主题	859 回帖	2万积分

Rank: 8 Rank: 8

积分: 27075

发消息

发表于 2020-8-2 00:09:19 来自手机 | 显示全部楼层

帮顶了

来自安卓APP客户端

自由之翼开始探索

回复支持反对

25 主题	574 回帖	3万积分

Rank: 8 Rank: 8

积分: 33761

发消息

发表于 2020-8-2 00:12:06 来自手机 | 显示全部楼层

可

来自苹果APP客户端

自由之翼开始探索

回复支持反对

147 主题	3561 回帖	3万积分

Rank: 8 Rank: 8

积分: 34486

发消息

发表于 2020-8-2 00:16:53 来自手机 | 显示全部楼层

6

来自安卓APP客户端

fw

回复支持反对

暴躁大香蕉

9 主题	197 回帖	3万积分

Rank: 8 Rank: 8

积分: 30779

发消息

发表于 2020-8-2 00:16:56 来自手机 | 显示全部楼层

技术贴

来自安卓APP客户端

自由之翼开始探索

回复支持反对

АС“Вал”

72 主题	7031 回帖	5万积分

Rank: 9 Rank: 9 Rank: 9

积分: 52189

发消息

发表于 2020-8-2 00:18:58 来自手机 | 显示全部楼层

捷克味浓

来自安卓APP客户端

我有个J8啊，莫得成绩莫得钱

回复支持 1 反对 0

19 主题	602 回帖	4万积分

Rank: 8 Rank: 8

积分: 46999

发消息

发表于 2020-8-2 00:27:02 来自手机 | 显示全部楼层

氵

来自安卓APP客户端

水友签到

回复支持反对

19 主题	602 回帖	4万积分

Rank: 8 Rank: 8

积分: 46999

发消息

发表于 2020-8-2 00:27:05 来自手机 | 显示全部楼层

氵

来自安卓APP客户端

水友签到

回复支持反对

19 主题	602 回帖	4万积分

Rank: 8 Rank: 8

积分: 46999

发消息

发表于 2020-8-2 00:27:07 来自手机 | 显示全部楼层

氵

来自安卓APP客户端

水友签到

回复支持反对

19 主题	602 回帖	4万积分

Rank: 8 Rank: 8

积分: 46999

发消息

发表于 2020-8-2 00:27:10 来自手机 | 显示全部楼层

氵

来自安卓APP客户端

水友签到

回复支持反对

俺是自恋狂

2 主题	59 回帖	8371 积分

Rank: 6 Rank: 6

积分: 8371

发消息

发表于 2020-8-2 00:38:03 来自手机 | 显示全部楼层

楼主大人，标准件和销钉数据能给一下呢

来自安卓APP客户端

自由之翼开始探索

回复支持反对

俺是自恋狂

2 主题	59 回帖	8371 积分

Rank: 6 Rank: 6

积分: 8371

发消息

发表于 2020-8-2 00:38:10 来自手机 | 显示全部楼层

俺是自恋狂发表于 2020-08-02 00:38
楼主大人，标准件和销钉数据能给一下呢

？？？

来自安卓APP客户端

自由之翼开始探索

回复支持反对

歪打正着哈

155 主题	1万回帖	3万积分

Rank: 8 Rank: 8

积分: 39030

发消息

发表于 2020-8-2 00:41:34 来自手机 | 显示全部楼层

这一款有点丑萌丑萌的。。。。。

来自安卓APP客户端

自由之翼开始探索

回复支持反对

28 主题	260 回帖	2万积分

Rank: 7 Rank: 7 Rank: 7

积分: 22263

发消息

发表于 2020-8-2 01:01:59 来自手机 | 显示全部楼层

烧烤刘少发表于 2020-08-01 22:42
挺好可惜没钱买打印机

可以淘宝找代工。

来自安卓APP客户端

自由之翼开始探索

回复支持反对

82 主题	1715 回帖	1万积分

Rank: 7 Rank: 7 Rank: 7

积分: 18266

发消息

发表于 2020-8-2 01:10:50 来自手机 | 显示全部楼层

请问用的是什么建模软件？我电脑上没有你的这个建模软件也打不开你分享的文件啊

来自苹果APP客户端

自由之翼开始探索

回复支持反对

62 主题	471 回帖	1万积分

Rank: 7 Rank: 7 Rank: 7

积分: 14740

发消息

楼主| 发表于 2020-8-2 01:16:48 来自手机 | 显示全部楼层

13香麻辣发表于 2020-08-02 01:10
请问用的是什么建模软件？我电脑上没有你的这个建模软件也打不开你分享的文件啊

这是stl文件你需要用打印机切片软件打开比如cura

来自苹果APP客户端

1:6兵人老玩家

回复支持 1 反对 0

2 主题	720 回帖	1万积分

Rank: 6 Rank: 6

积分: 11760

发消息

发表于 2020-8-2 01:23:53 来自手机 | 显示全部楼层

不错

来自安卓APP客户端

自由之翼开始探索

回复支持 1 反对 0
