射命丸Aya · 发表于 2025-1-16 16:22:11

本帖最后由射命丸Aya 于 2025-2-7 09:12 编辑

悲报，楼主发现评论区又发不了图片了，部分图片挑拣一些放在楼内最后。

分集：
http://app.sdgun.com.cn/mag/circle/v1/forum/threadWapPage?tid=3006092&themecolor=000000&circle_id=198

本文很多内容了解主要来自*发射器*炮世界、单兵装备公众号、b站专栏、本站科普文、sig官网和外网论坛，以及部分图片转载自以上渠道以及互联网。（不过本文字全都是手敲的），在此对以上前辈表示感谢。

本文不怎么介绍每个型号的优缺点及使用情况，毕竟我不是西格绍尔的员工来推荐自家产品、或者我是李华来劝你们别买，这方面我想要说的前人们都说过了。
只是试着把mcx这一个命题下一些常见的型号整理出来，以及这些型号的特征、区别等等，便于您用于还原造型。

以及由于篇幅感觉过短，其实不太好意思申请无余

先放科普看大家反馈吧，谢谢大家阅读！
要是有错误麻烦您指正，要是不合适麻烦和我说下我改到科普区

洗个捎而（SIG SAUER）也算是个家喻户晓的人物了，横跨美德瑞三家的巨型军火托马斯，大名鼎鼎的三家姓奴。故在此不多介绍该公司背景。

MCX名字中“mc”由来便是“模块化卡宾仓”（即“Mo.kuai.hua Ca.bin.qiang的简写）（欸，对…对吗？），其设计理念可以说就是以高度模块化为始终的。

本文结构我想先说明mcx的自动系统和主要结构，再依次说明mcx系列发展的型号及其特征。
1.mcx lvaw
2.mcx legacy
3.mcx virtus
4.mcx spear/spear lt
5.mcx rattler/canebrake/rattler lt

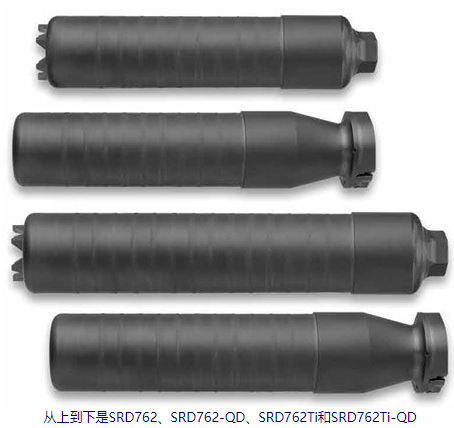

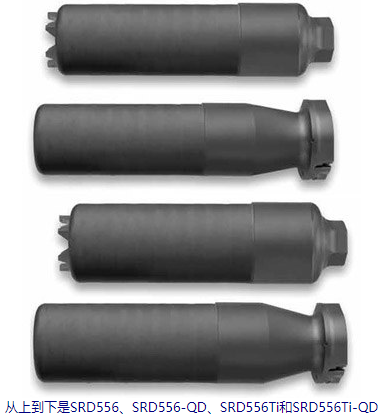

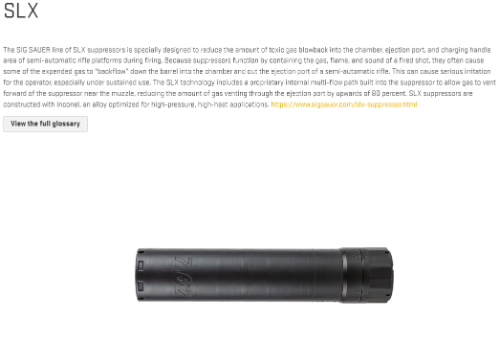

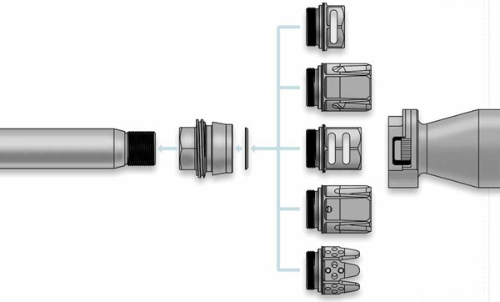

之后补充sig一些如消音器等配件。

——————————————————

1.自动系统

首先看bolt模块

为了兼顾其设计理念“模块化”，sig将mcx设计成了可折叠式后托。

自动武器结构上的主要的一区别在于复进簧的位置。

与常见的AR复进结构不同，AR10/15在最初设计时便考虑的“bolt与仓管和复进簧同轴使冲力传递均匀”，将复进簧置于与bolt同轴之后方，但这也导致了为确保人机功效的前提下装载bolt的机匣后方需要专门安装一根托芯来容纳复进簧。

而AK系列的结构则是将复进簧置于机匣内部，这样节省了后面的空间，使得托芯得以折叠，

不过这样的缺点则是冲力的不均匀传递，因为复进簧置于机匣内部后无法做到与bolt同轴，只能高出bolt。

而MCX的复进系统则是参照却又不同于不同于AR15和AK系统的AR18复进系统，
同样是将复进簧置于机匣内部，相较于ak，mcx的复进簧下移了5mm而更接近bolt，

与ar18结构同样的两根两侧复进簧，mcx的更长并且贯穿bolt块，使bolt只需沿着两根杆子运动，受力更均匀等等

但是由于bolt仓机框依然有所减小，复进时力矩依然不均匀，受力问题依然有差于ar。

文字很难讲明白动画，动画可以b站搜mcx原理。

（上图为mcx bolt，下图为ar18 bolt）

导气系统：

同时，mcx采用了短行程活塞导气，通过冲击来使bolt回弹完成自动射击，短活塞如果您没了解过mcx或ar18，416的短活塞或ak那种长活塞应该也听说过，通过燃气推动活塞、进而推动bolt，这块没多少好讲的。

下图1为mcx，图2ar18（虽然不同版本导气箍有所不同。）

————————————————

整个mcx系列的核心复进系统便是如上，即使二代三代mcx相较初代bolt有所改进也是下文简略提到的了。

秉承着模块化之名，他不能输的mcx，在其他方面也有相对其他系统高度的模块化，整体看上去，mcx结构与ar15（下文不提ar18了，ar一律代指ar15）似乎无二，
同样有着上下机匣和剪刀分体结构（机匣、复进系统的模块化）

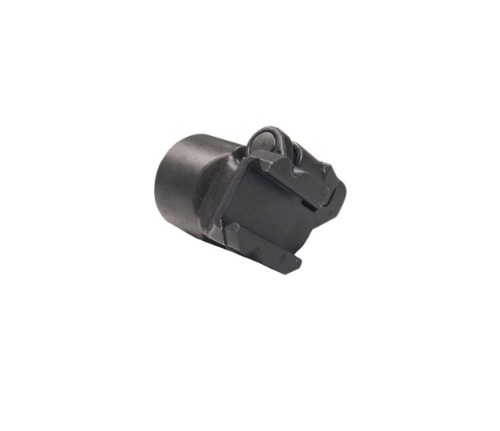

后托因为内置复进簧而可以折叠，后托通过竖置的20mm皮卡汀尼接口连接于机匣，通过螺丝固定

前部装置方面，上机匣向前延伸一部分并留有鱼骨卡槽，鱼骨可以直接滑入上机匣后通过前销钉固定，同理拆下前销钉即可快拆鱼骨
（这个设定在三代mcx那里改掉了，三代除了前销钉外还有两侧的螺丝固定，
直接改回去了233（原因是只靠前销钉和滑槽固定会导致护木松动，镭射无法归零（当然三代又出现了歪管子的情况）））

（下图黄圈为鱼骨固定（1、2代方式））

而外管固定方式也与ar的稳定环不同，是通过红圈的夹板以上图二的方式通过螺丝固定。拆下螺丝更换外管。

最浅的一层结构先讲到这里，依次按时间顺序介绍下历代mcx以及靠此讲讲其他一些小模块。

————————————————————

最初的MCX：SIG MCX HALO/MCX LVAW

最初的MCX可以说是很大程度上是MPX的放大版，即围绕着AR弹匣延展开的平台。
当时美国的特战司令部有消音武器的需求，像俄国佬的AS-VAL那样。蜜獾的LVC步仓和.300blk子弹等也由此而生，
而初代的MCX似乎也可以说是这个的产物——初代MCX LVAW。

LVAW:"Low Visibility Assault Weapon"，低识别度突击步仓，即贯彻三无精神

即——"无口、无心、无表情”
(有病吧！）

，啊啦，其实就是仓声小，火光小，辨识度低。

2013年，美特战司令部提出了以.300blk子弹为基础的平台消音武器，SIG则以这一理念将自家的MPX与AR15结合而研发出了SIG HALO这一卡宾仓，之后在陆军那里得名LVAW后SIG也将其改名为“MCX Black Mamba”黑Man巴蛇。

最初代的MCX外观较为简洁，上机匣并没有后代MCX大量切角，下机匣的弹匣井造型也有明显区别

但是其主要结构与模块化区块已经定型，这个在下文后代MCX再提及。6.75英寸的仓管上安装而非一体集成了一根消音器。
LVAW的护木辨识度极高，因其三六九点钟的MPX风格导轨使LVAW护木可以在逻辑时间内被辨识出来（bushi），护木包裹住了消音器，不过LVAW除了MPX护木外还有碳纤维等护木可供选择。

结构方面，虽然MCX的原理与AR完全不同，但其机匣上相当多部分是与AR相似甚至共用的，乃至整个下机匣都可以安装在安装了补丁的AR下机匣。

谁敢改祖宗章程，谁就要掉脑袋！

MCX下机匣后部安装了一个缓冲通过螺丝固定，使其短bolt撞击后部的力量得以缓冲。（这也使mcx后端较长，电动玩具不怕大屁股了！）
而AR下机匣则可以安装下图这个补丁后装上MCX上机匣。

其他小件方面，诸如阪急、释放钮、拉机柄等都是AR熟悉的手感，握把等都是可以互换的，而初代LVAW的推机柄则是直接取自SIG516（如上图）

这样使ar少女重度依赖可以直接上手而具有熟悉的手感。

——————————————————

一代MCX：MCX Legacy
2013年5月，SIG在展览会上展出了自己的初代MCX——MCX LVAW，而在2015年，MCX的第一代——MCX Legacy也在官网正式推出。

MCX Legacy除了.300blk口径外，还有着5.56×45mm NATO口径和7.62×39mm口径。
结构上与初代MCX随主要结构没变，但是依然发生了巨大的改变。

（上图下机匣为SIG的AR下机匣+转接，而非MCX Legacy下机匣，请注意。）

可见MCX Legacy上机匣相比LVAW多了许多切角，同时加上了MCX的刻字。分体的推机柄变成了MCX的经典样式，而且为拉机柄开了左侧的限位孔。（mcx为双限位杆拉机柄）（MCX拉机柄下文补充）

mcx的分体推机柄通过螺丝固定在上机匣，可以快速更换，
同时如果拿一个盒子盖住mcx，外面的斯通纳将不知道盒子内的mcx是有推机柄还是没推机柄，使斯通纳处于高兴和愤怒两种叠加态。

当然，后期这个分体设计变为整体了，斯通纳于是处于永久愤怒的状态。

我们必须想象斯通纳是愤怒的。

第一代mcx有长款16in仓管（carbine）和短款（sbr）之分，鱼骨相应也有长短之分。

↑长款12in keymod，无法与2/3代通用

短款8in keymod

一代mcx的鱼骨也很有特色——两侧的keymod接口可以直接辨认出来。
同时一代mcx上机匣向前延伸较长，也就是鱼骨12点的皮卡汀尼导轨比较短。

鱼骨上没有为调节导气的开槽。

一代keymod鱼骨还有SD包消（带SD后缀的鱼骨内部空间可以容纳消音器，sig的消音器下文再讲。）

除官方鱼骨外一代还有MI鱼骨（mi经典的全mlok风格）和碳纤维的Lancer鱼骨（不知道，但看名字感觉打不过Saber）

因为一代上机匣延伸较长滑槽较长，一代与其他几代鱼骨不通用。

（过于无能）

回到机匣。legacy依然采用双边快慢机、mpx握把等。坂机也是军规ar样式的

除上文所说的几个小区别外，mcx legacy还设计了一个小模块（图中红圈的铭牌）

这里与mcx一代bolt有关，ar上机匣大家若有印象应该也记得这块有个凸起，这是bolt开闭锁滑块的让位槽，sig考虑可能这里会造成磨损于是设计成可更换的了。更换后期bolt后这里更多是装饰了。比如二代mcx这里有刻字，而一代没刻字。

说到bolt，一代mcx的bolt因为面对设计问题，即.300blk子弹可能以外激发
（以及复进簧等一系列全民公测bug）

意识到sig创造的世界并非完美，sig给出的解决方案是收回一代bolt，并且全部更为二代bolt，二代bolt主要区别就是增加了鸡胗弹簧，优化bolt与连杆的t接口，增加了类似416的鸡胗保险。

收回后几乎可以说现存的mcx legacy都是二代的bolt了。不过一代的bolt并没有刻字

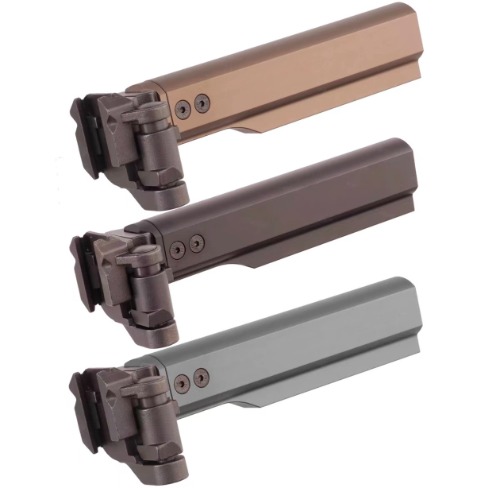

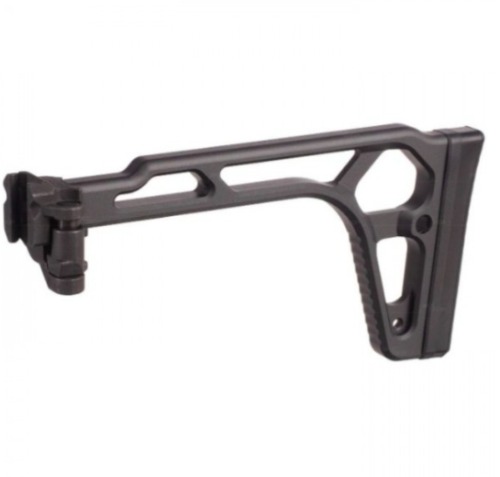

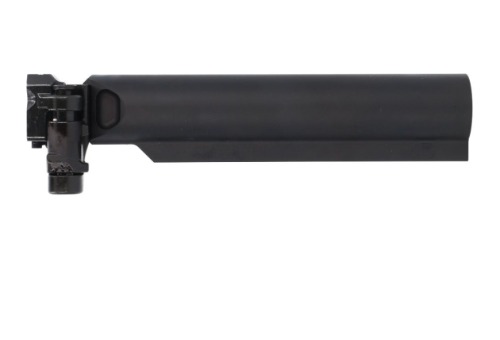

后托是mpx的伸缩版本（乐辉那种）或者折叠式后托，此后被诟病没有伸缩调节功能。

一代的握把如下，mpx握把。司骏原厂应该和这个差不多。整体造型圆滑而更像416a5握把。

————————————————————

第二代 MCX VIRTUS

几乎是最出名的一代，好看喵

维图斯，原厂黑色基本是为执法人员提供的，而民用多为sig灰色或沙色。

机匣整体与一代差别并不是很大，
主要是上机匣刻字有更改，删去了一代的mcX刻字，测试版本有前侧的sig mcx字样，而正式版则无刻字。

（上文所说的铭牌处有virtus刻字。）

二代有两个口径的版本：.300blk与5.56*45mm。相对应地分别有三种不同长度的冷锻仓管（9in、11.5in、16in），都是常见长度。

virtus的仓管管壁加厚，因此无法通用一代的mcx的鱼骨。

与此同时，导气箍方面较一代有改进，一个是调节旋钮改进和鱼骨上做出了方便调节的开槽，.300和5.56的导气箍位于不同位置，5.56导气箍相较.300后侧活塞端更长等等。

（上图二位一代和二代仓管对比）

virtus依然有两个版本的整仓——
1.SBR短管步仓
分为11.5in仓管的5.56和9in仓管的.300blk版本。

2.Patrol 卡宾版本
使用16in仓管可发射5.56与.300blk弹药。

回到机匣，virtus采用了二代双边mcx拉机柄，并且分件的排障钮也会做出分色，即灰色主体和黑色的排障钮块。

virtus使用的二代bolt，其中bolt中间块有“MULTI-CAL”的刻字。

拉机柄也为二代的双挂钩设计。

二代bolt上文已经说过了。新增了保险功能并拉机柄的限位和引导杆使且运行更加稳定。
（这里不是科普文应该没必要详细说吧（汗））
（其实是懒得打字吧）

握把改为了2代握把样式，整体与k2相似，线条更硬朗，与一代很容易区分，与三代的区分为刻字在其下部。

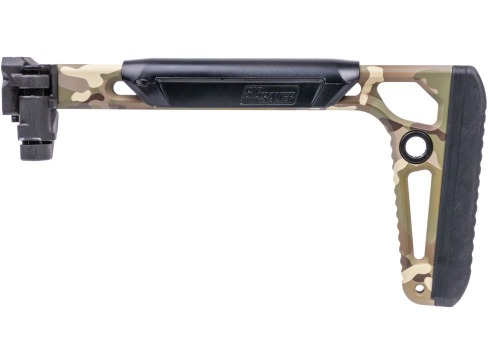

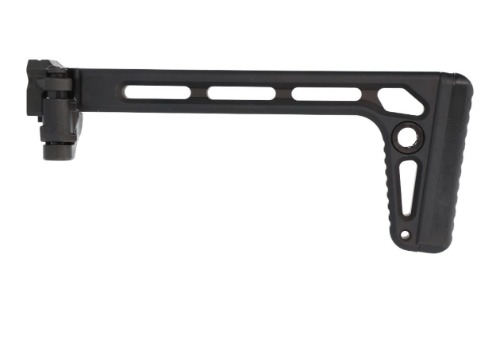

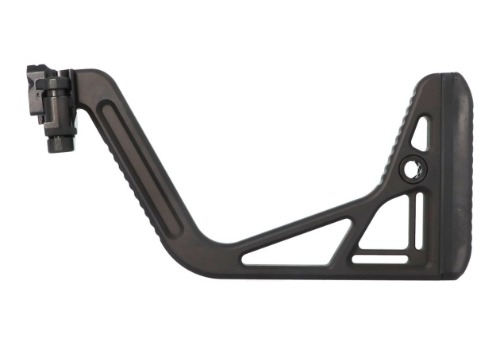

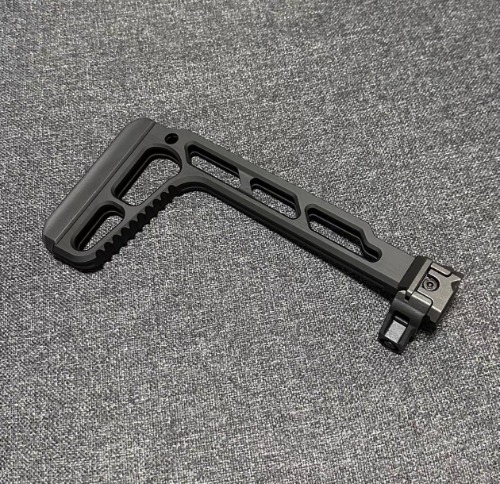

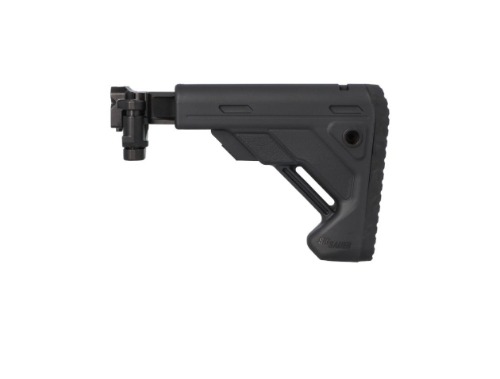

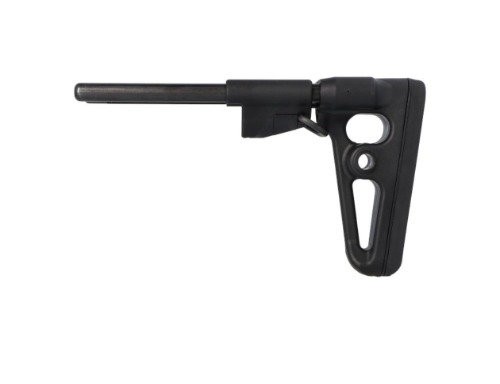

后托方面能使用更多种类的后托，比如前文说的“无法伸缩”，sig便设计了一个可以伸缩的。
（托集中在下文介绍）

鱼骨方面，将一代两侧的keymod接口改为更流行的mlok接口。同时按位置开了导气箍调节孔。

因为virtus上机匣向前延伸比一代legacy短，因此不通用一代鱼骨。而且本因为mcx护木固定方式过于简单导致护木松动而导致安装在护木上的配件会无法归零的问题被放大了，一代因为上机匣延长较长，镭射可以安装在延伸上面，而二代则要面临生存空间的问题。

依然先介绍官方的鱼骨：
首先官方的长度共有4种：8in、10in、12in和16in，可以分别考虑为不同长度外管搭配。
除8in外每种又分为普通版和SD包消版（内径更大可包裹消音）

16in长度。下图分别为16in与16in sd。

可以看到两者都是两侧的mlok接口和导气箍调节口，
两者区别一是外形，普通版更为扁平，而sd立体度更强。
二是可以靠两侧mlok接口下方的散热孔方向判别。如从左侧看去（即图一），普通版下面的散热孔是斜率为正的线性函数图像，方向朝上，而大部分sd版本则是相反，开口朝下（也有朝上的，因此主要区别还是立体程度）

12in长度，sd版本先不放图
六节mlok，要是记不住mlok数量也可以记导气箍调节孔数量

10in卡宾长度，sd版本先不放图
5节mlok，第二导气箍调节孔离前端更近。

8in pdw，无sd版本
（似乎本来就没埋消需求吧啊喂）
mlok空间是三格半，谁也出不去
（因为基本是为短管准备，而短管多是.300口径，导气箍比较靠后）

对比图一块放这张图里说。可以看到除8in外其他都有sd版本。
按上文说法可以很好区别sd与普通版本。
而5.56与.300的导气箍区别也在图中（离膛肩更近的是.300）

当然依然有mi等非官方版本↑

virtus还有很多自定义的不同口径和长度的仓管，比如9in 5.56口径、6.75in .300blk口径等，管子种类也分锥管铅笔管等等，在此不一一列举了

——————————————————

第三代：MCX-SPEAR＆SPEAR-LT

最新一代MCX，踏马的我SIG究竟是什么品牌口牙嘻嘻嘻嘻嘻嘻啊哈哈哈哈哈哈，
下一话请看——真铁，是谁！

——————————

MCX SPEAR

是我xm7哒！与传统mcx几乎不是同一个平台。发射6.8弹药，由18年的MCX-MR（一种实验型.308 类mcx系统发射平台）发展而来。
在sig参与NGSW项目后改进为发射6.8*51mm混合弹。

民用版本为半自动spear，同样发射6.8弹药(.277)，后期也有7.62口径版本。

整体上可以说给人一种mk17/mk20的感觉

右侧也设计了辅助的拉机柄（折叠状态），护木开的散热孔也非常有特色，整体与常规mcx平台差异类似于ar10 和 ar15。

SPEAR ＆ XM7 ＆ SURG在此快速带过，
等会，快速带过？不想打字直说啊！
surg即上图，与urgi类似都是上机匣套件。完全可以以对urgi的理解来理解surg。
这里作为一个造型单独放张图。

——————————

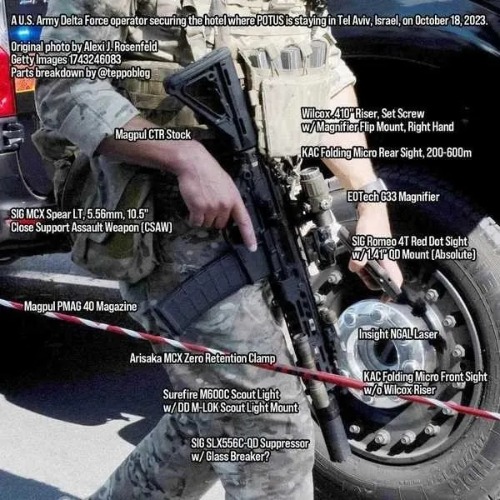

MCX SPEAR-LT

真正意义上的第三代mcx。lt（即light的缩写），该系列则是口径为常规的5.56*45/.300blk/7.62*51，核心结构与第二代mcx无二的ar15风格第三代mcx平台。

机匣削切风格与前代差异很大，机匣整体变薄（减重）
整个上机匣变得更加简洁（相较一二代，对比初代lvaw还是切了很多。）
下机匣后方qd孔有加强，击锤销钉处的台阶与二代不同、有右侧空挂释放等显见区别。

不过与前代不同，lt有很多配件可以与virtus共用。

下握把为三代风格，与二代一眼区别是刻字位置在上部。

lt依然是三种仓管长度：
9in、11in、16in。
其中9in管子为.300blk使用，其余两种长度分别有5.56和7.62版本。

三种版本的导气箍位置和造型分别有区别。

分别为5.56、.300、7.62导气箍，
位置上一般5.56导气箍在很末端，.300导气箍离机匣更近。

同时三者调节旋钮造型和后边的活塞造型也有区别。

lt的鱼骨有较多种类，与其他版本最直接的区别便是后端两侧有无螺丝孔来固定。

这个螺丝是因为前面两代mcx的护木安装为了快拆，只靠上机匣滑槽和前销钉固定而导致护木上的配件无法准确归零而改进的，缺点是装了这两颗螺丝会失去快拆效果。

当然，如果用二代护木可以不装螺丝
（三代如果要快拆也可以不装）

因为不同口径的活塞和仓管长度不同，护木也为不同口径的不同导气箍位置做出了不同位置的开口，因此每种护木可能只适合一种口径。

8in长度鱼骨，为9in长度.300blk管使用。

10in鱼骨，为11in 5.56仓管使用，5.56口径导气箍靠前，因此鱼骨上的调节口也很靠前，靠调节开口位置区分区分。
无法埋消

10in，为7.62*39版本使用，无法埋消。
导气箍位置开在中部

10in，为.300 9in管使用，调节开口在中后部，可以埋消。特点是一眼看上去非常像MI风格

13in长度只有一版，为5.56*45口径和7.62*39口径共用。两者的相应仓管导气箍位置相同

↑当然也有整upper售卖

LT最出名的居然是其仓管可以掰歪，据说是出厂螺丝没拧紧或者固定夹具减料。使用友坂防御的固定器也不见效果。

而其他方面lt更多是作为virtus的继承版本，崭新出厂的lt（并非崭新）是否有其他问题或有点还要交给时间验证。

——————————————————

另一平台：MCX Rattler 响尾蛇

介于一般不会把ddm4 pdw和ddm4 v7看做一个平台，而且响尾蛇也有属于自己的一代二代，因此脱离出主线来介绍。

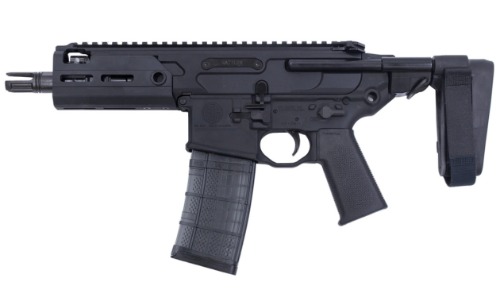

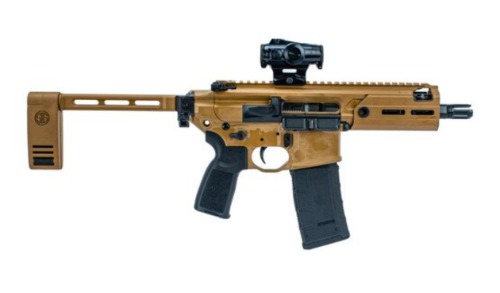

一代rattler响尾蛇——基于mcx二代而来的pdw系统。

最初的响尾蛇只有.300blk口径，后期也有5.56版本（不过这个管长最适合的还是.300blk）

与2017年推出，是为美特种司令部的pdw上机匣套件计划提供的。

这一版本的rattler与二代virtus基本结构几乎无二，但有一个很重要的区别，响尾蛇上机匣延伸较virtus有所缩短，因此需要补丁才能通用鱼骨。
以及仓管很短，导气和bolt也为此做了改进。

外观特征上，响尾蛇特有的张力型握把，独一无二的斜切后握把非常容易看出。

护木方面也很短，只有两节mlok。

因为其上机匣延伸较virtus短，因此不通用鱼骨，不过可以通过补丁来装。

↑响尾蛇也是美特战司令部的"低特征突击步仓"（Reduced Signature Assault Rifle）的中标产品，成为美军的个人防卫武器。
（考公后初代响尾蛇也进行了改进，主要是仓管长度和消音器方面。）
（军用还是警用版本也有过keymod响尾蛇鱼骨，不过比较少见，似乎在一些特警那里能见到。）

啊啦当然，入选的一个原因是rattler上机匣也能装到m4下机匣上，让大兵们有1：1的m4手感，想家是好事啊，才…才不是我史密斯和sig有什么秘密呢（心虚）

当然，老美酷爱更换上机匣玩解构乐高游戏也是真的

后期还有一版响尾蛇，同样是gen2机匣风格，但是更换了鱼骨。
名为mcx rattler canebrake，仓管同样是5.5英寸，但是护木加长，该版本前端也有假抑制器的版本。
护木有细长的散热孔

——————————

三代的mcx，二代的响尾蛇——
MCX Rattler LT

2023年SIG推出轻量化的MCX SPEAR LT后，因为响尾蛇推出了减重版本——MCX Rattler LT。
LT多了7.62口径版本（与spear lt一致），同时加长了仓管长度，有6.75和7.75英寸两个版本。

机匣整体是三代造型的，有着右侧空挂释放，鱼骨上也有两侧固定螺丝。

上机匣相较于一代对比virtus，rattler则是完全的spear lt上机匣，可以通用鱼骨。

而握把则是经典的响尾蛇握把。

鱼骨分长度有着调节开口造型和脑袋尖尖造型。

↑6in .300blk 响尾蛇lt

↑7in 7.62 响尾蛇lt

↑7in 5.56 响尾蛇lt

可以通过导气箍造型、护木造型分辨。

响尾蛇lt也有军用版本。

————————————————————

配件系统与评论区尝试整理一下，怕字数限制

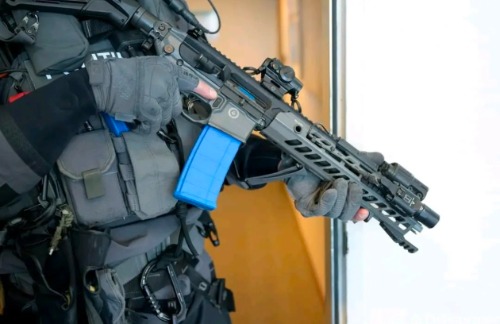

评论区图片补充：因为评论区无法再放图片导致只能放在这，十分抱歉
